Termoformagem de Precisão: Aquecimento Infravermelho Eficiente com as Soluções da Casa das Resistências®

Fixação da Chapa/Filme: A chapa ou filme plástico é fixada em um quadro de sustentação.

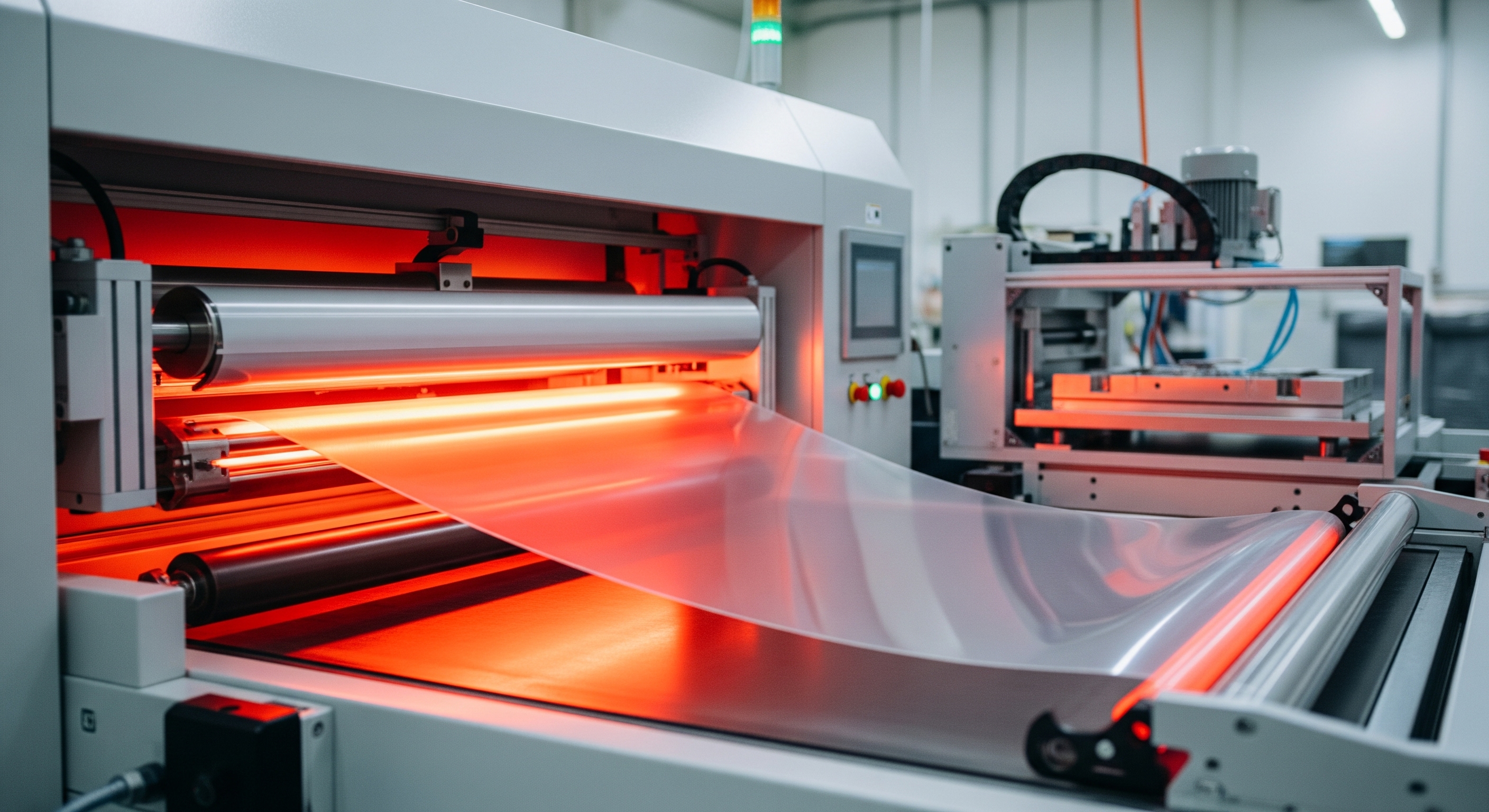

Aquecimento: A chapa é transportada para uma estação de aquecimento, onde emissores de infravermelho (ou, menos comumente, outros métodos) aquecem o material de forma uniforme até a temperatura ideal de conformação, que varia conforme o tipo de plástico (Ex: PET, PS, PP, PVC, ABS, PEAD). Este aquecimento pode ser unilateral ou bilateral (em ambos os lados da chapa) para materiais mais espessos.

Moldagem/Conformação: Uma vez atingida a temperatura correta, a chapa amolecida é movida para a estação de moldagem. Aqui, ela é conformada contra a superfície de um molde. Os métodos mais comuns incluem:

• Termoformagem a Vácuo (Vacuum Forming): O ar entre a chapa aquecida e o molde é evacuado, fazendo com que a pressão atmosférica force a chapa contra os contornos do molde.
• Termoformagem por Pressão (Pressure Forming): Além do vácuo abaixo da chapa, aplica-se pressão de ar na face superior da chapa, forçando-a com maior detalhe contra o molde. Permite texturas e detalhes mais nítidos.
• Termoformagem Mecânica (Matched Mold Forming): Utiliza duas metades de molde (macho e fêmea) para prensar a chapa aquecida, similar à estampagem.

Resfriamento: A peça conformada é resfriada ainda no molde (que pode ter canais de refrigeração) até que se solidifique e mantenha sua forma.

Extração e Acabamento: A peça é extraída do molde e, subsequentemente, passa por operações de corte e refilo para remover o excesso de material (rebarbas) e, se necessário, outras operações de acabamento.

• Aquecimento Rápido e Eficiente: A energia infravermelha é absorvida diretamente pela superfície do plástico, convertendo-se em calor de forma eficiente.
• Aquecimento Sem Contato: Evita marcas ou contaminação da chapa plástica.
• Controle Preciso: Permite o zoneamento do aquecimento, aplicando diferentes intensidades de calor em áreas específicas da chapa, o que é crucial para peças com geometrias complexas ou estiramentos variáveis.
• Boa Penetração (dependendo do comprimento de onda): Para certos tipos de plástico e espessuras, a radiação infravermelha pode aquecer o material de forma mais homogênea através da sua espessura.

Um aquecimento inadequado (desigual, insuficiente ou excessivo) pode levar a uma série de problemas, como: afinamento excessivo em algumas áreas, material não conformado, rugas, bolhas, queima do material ou baixa definição de detalhes.

Lâmpadas de Quartzo Infravermelhas (LQ):

• Proporcionam aquecimento rápido e intenso, com excelente eficiência na emissão de radiação infravermelha (ondas médias a curtas). São ideais para processos que exigem resposta térmica ágil e podem ser usadas para aquecer o produto a até 400°C.
• Disponíveis em diversos comprimentos e potências, com opções de terminais para fácil instalação.

Calhas Cerâmicas Infravermelhas (CC):

• Elementos robustos com corpo cerâmico (formato Côncavo CC-C para foco da radiação, ou Plano CC-Ppara irradiação mais ampla) e mola resistiva interna. Operam até 500°C.
• O verniz emissor especial (rosa ou branco) otimiza a irradiação. São duráveis e resistentes a choques térmicos.

Placas Infravermelhas de Fibra de Vidro Fiberhot™ (PR):

• Componentes avançados para painéis irradiantes, com elemento resistivo incrustado em um corpo de composto de fibra de vidro de alta performance. Leves, oferecem emissão uniforme e operam até 500°C.

Painéis Infravermelhos Customizados (PI):

• A Casa das Resistências® projeta e monta painéis de aquecimento infravermelho sob medida, utilizando arranjos de Lâmpadas de Quartzo em Calhas Refletoras (modelo PI-CQ), Calhas Cerâmicas (modelo PI-C) ou Placas Fiberhot™ (modelo PI-FV).
• Esses painéis podem ser divididos em múltiplas zonas de controle, permitindo um ajuste fino do perfil de aquecimento sobre a chapa plástica, essencial para peças complexas.

Resistências Tubulares (T):

• Em algumas configurações de fornos ou estufas de pré-aquecimento para chapas mais espessas, resistências tubulares, especialmente as aletadas (T-A, T-H) para convecção forçada, podem ser utilizadas como parte de um sistema de aquecimento combinado.

• Sensores de Temperatura: Termopares (especialmente os modelos SC Convencionais ou SM Minerais para resistir às temperaturas próximas aos fornos) ou pirômetros (para medição sem contato da temperatura da chapa) são empregados.
• Painéis de Controle de Temperatura (PCT): Nossos painéis PCT-1Z (uma zona) ou PCT-XZ (multizonas) com controladores PID e acionamento por Relés de Estado Sólido (SSR) são ideais para gerenciar a potência dos emissores infravermelhos, permitindo um controle exato da temperatura da chapa e o ajuste de perfis térmicos complexos.

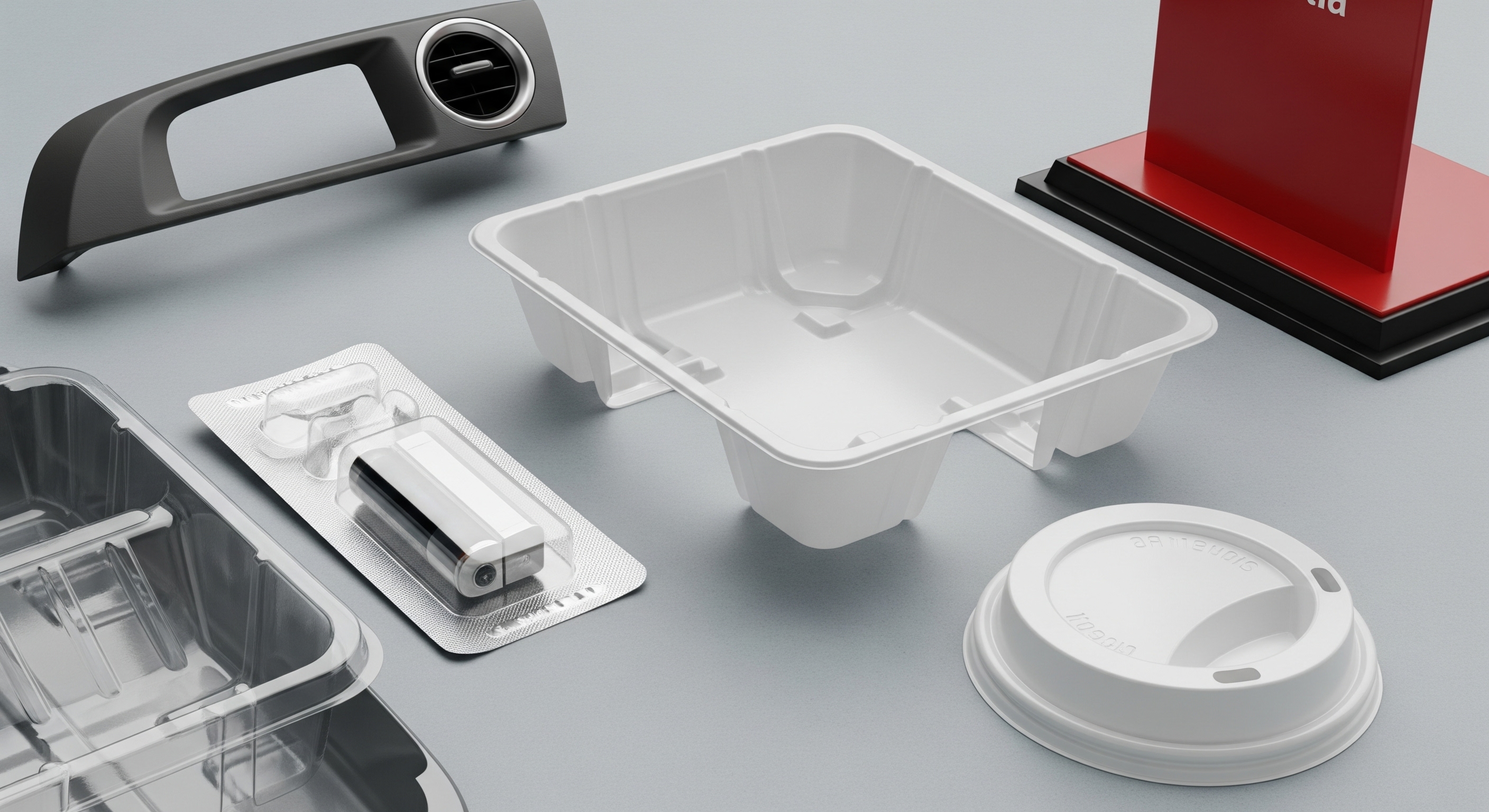

A termoformagem de plásticos é uma tecnologia que exige um balanço delicado entre calor, tempo e força para transformar uma simples chapa em um produto tridimensional funcional e esteticamente agradável. O sucesso deste balanço começa com a capacidade de aquecer o material de forma rápida, uniforme e precisa até sua temperatura ideal de conformação.

As soluções de aquecimento por radiação infravermelha da Casa das Resistências®, incluindo Lâmpadas de Quartzo (LQ), Calhas Cerâmicas (CC), Placas Fiberhot™ (PR) e Painéis Infravermelhos (PI) customizados, são projetadas para oferecer a performance, o controle e a confiabilidade que seus processos de termoformagem demandam. Combinadas com nossos sistemas de controle de temperatura, elas permitem otimizar ciclos, reduzir desperdícios e garantir a produção de peças termoformadas de alta qualidade, sempre.
