A extrusão é um dos processos de transformação de plásticos mais importantes e de maior volume na indústria, responsável pela fabricação contínua de uma vasta gama de produtos como tubos, perfis para construção civil, filmes para embalagens, chapas, filamentos para impressão 3D e muitos outros. A capacidade de produzir geometrias complexas de forma contínua torna a extrusão uma tecnologia indispensável. No entanto, a qualidade, a precisão dimensional e as propriedades do produto extrusado dependem diretamente de um controle térmico eficiente e preciso em todas as etapas do processo, especialmente no canhão da extrusora e na matriz.

Como seu parceiro técnico com vasta experiência em aquecimento industrial, a Casa das Resistências® preparou este artigo para explorar os detalhes do processo de extrusão, a função crítica do aquecimento elétrico e como nossas soluções em resistências e sistemas de controle podem otimizar sua linha de produção.

O Processo de Extrusão de Plásticos: Entendendo as Etapas

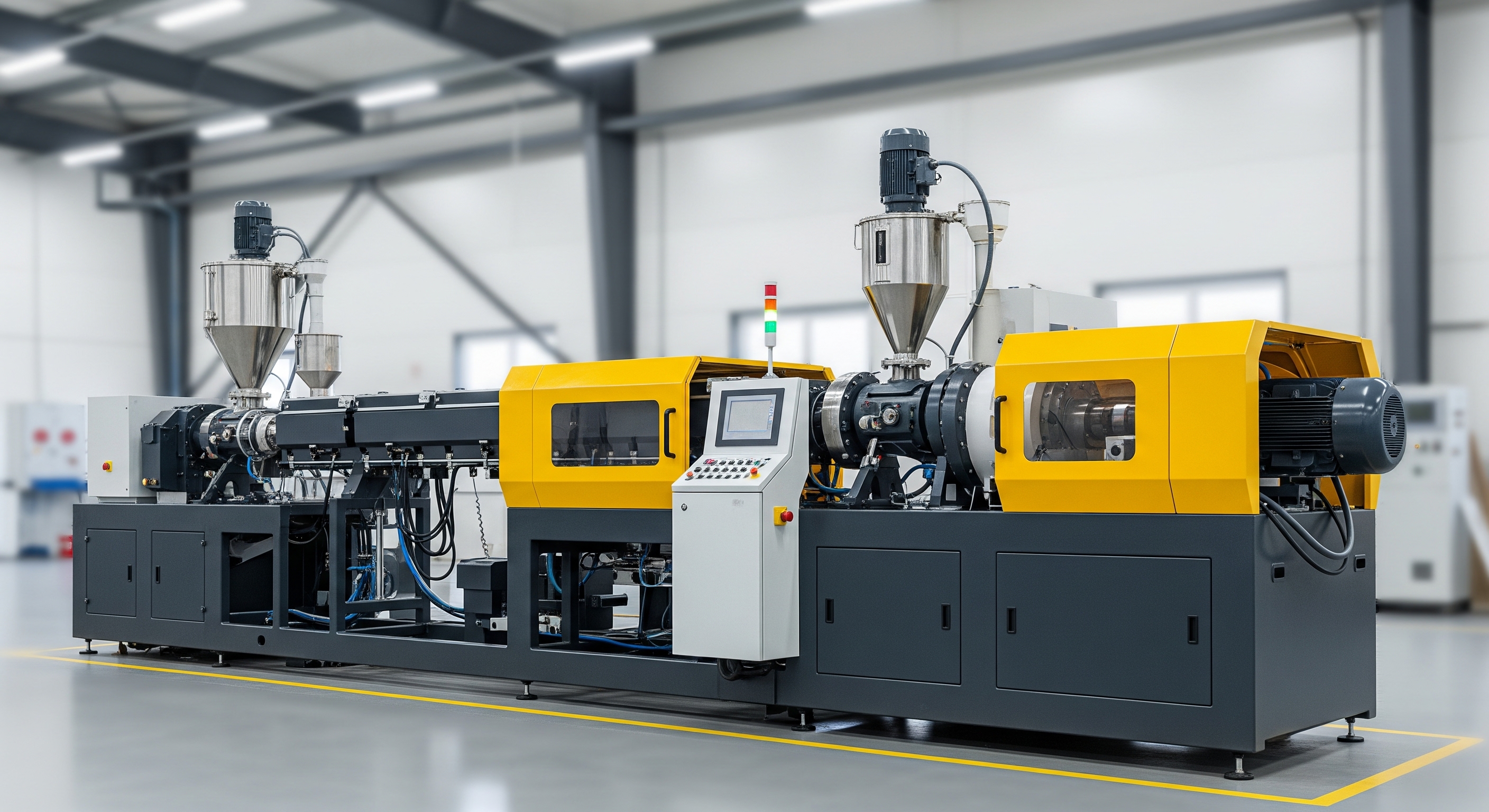

O processo de extrusão consiste, em sua essência, em forçar um material termoplástico fundido através de uma matriz (ou cabeçote) que confere o formato desejado ao produto final. As etapas principais incluem:

Alimentação: O polímero, na forma de grânulos (pellets), pó ou flocos, é alimentado por um funil para o interior de um cilindro horizontal (canhão) aquecido.

Transporte, Compressão e Plastificação: Dentro do canhão, uma ou duas roscas (extrusoras mono-rosca ou dupla-rosca) giram, transportando o material ao longo do cilindro. O canhão é dividido em zonas de aquecimento, onde resistências elétricas fornecem o calor necessário para fundir (plastificar) o polímero. O atrito gerado pelo movimento da rosca também contribui para a plastificação. A rosca comprime o material, remove o ar e o homogeneíza.

Filtragem (Opcional): Em muitas extrusoras, o plástico fundido passa por uma tela filtrante para remover contaminantes antes de chegar à matriz.

Extrusão através da Matriz: O plástico fundido e pressurizado é forçado através de uma matriz (cabeçote de extrusão), que possui um orifício com o perfil transversal do produto desejado (ex: formato de um tubo, de um perfil de janela, ou uma fenda para filmes e chapas).

Resfriamento e Calibração: Ao sair da matriz, o perfil extrudado ainda está quente e maleável. Ele passa então por um sistema de resfriamento (geralmente com água ou ar) e, frequentemente, por calibradores que ajudam a manter suas dimensões finais enquanto se solidifica.

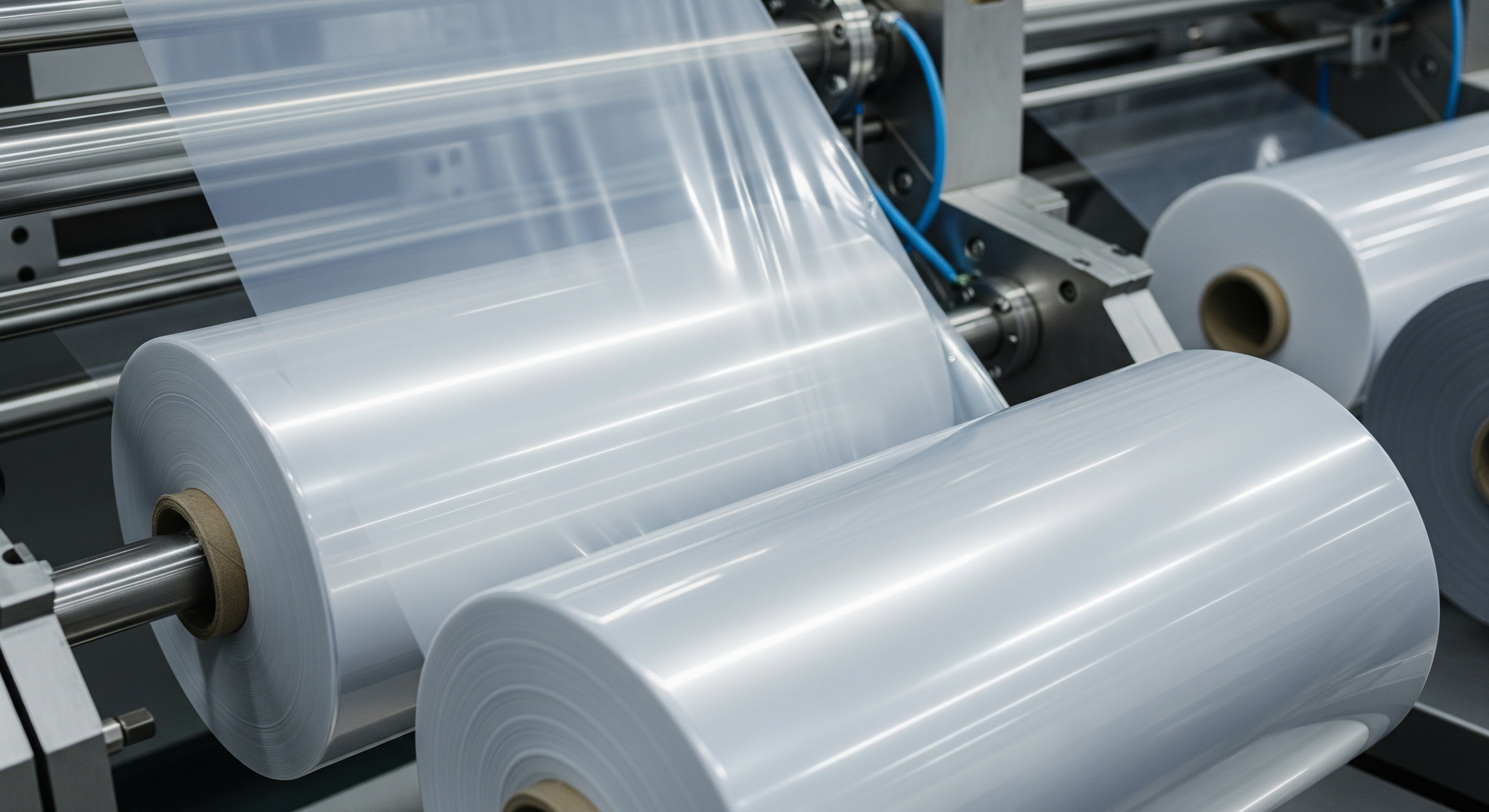

Puxamento e Corte/Bobinamento: Um sistema de puxadores traciona o perfil extrudado de forma contínua e na velocidade correta. Dependendo do produto, ele pode ser cortado em comprimentos específicos (perfis, tubos) ou bobinado (filmes, filamentos).

A Relevância do Aquecimento Controlado na Extrusão

O controle preciso da temperatura ao longo do canhão e na matriz é fundamental para:

Qualidade do Fundido: Garantir que o polímero seja completamente fundido, homogeneizado e esteja na viscosidade correta antes de entrar na matriz. Temperaturas inadequadas podem levar a material não fundido, degradação, ou variações que afetam o produto final.
Estabilidade do Processo: Manter um perfil de temperatura estável ao longo do canhão e na matriz é essencial para um fluxo constante de material e para a uniformidade do extrudado.
Acabamento Superficial e Propriedades do Produto: A temperatura da matriz influencia diretamente o acabamento superficial, o brilho e as propriedades mecânicas do produto final.
Evitar Degradação: Temperaturas excessivas podem degradar o polímero, comprometendo suas características e, em alguns casos, liberando gases nocivos.

Soluções da Casa das Resistências® para a Indústria de Extrusão de Plásticos

A Casa das Resistências® oferece um portfólio robusto e diversificado de resistências elétricas, projetadas para as exigências específicas do processo de extrusão:

Resistências Fundidas para Extrusoras (Linha FE): A Escolha para Durabilidade e Performance Projetadas especificamente para o aquecimento de canhões e cabeçotes de extrusoras, oferecem excepcional robustez e transferência de calor.
- Fundida Cilíndrica (FE-C): Ideal para o aquecimento direto de canhões, disponível em alumínio (até 250°C) ou ferro/latão (até 350°C), frequentemente bipartida para fácil montagem.
- Fundida Cilíndrica com Aletas Dissipadoras (FE-CAD): Combina aquecimento eficiente com capacidade de arrefecimento, essencial para zonas que necessitam de controle térmico mais preciso para evitar superaquecimento.
- Fundida Cilíndrica com Serpentina de Arrefecimento (FE-CSA): Solução avançada com tubulação interna para fluido refrigerante, permitindo aquecimento e resfriamento ativo de alta capacidade, ideal para zonas críticas.
- Fundida Plana (FE-P) e Fundida Plana em L (FE-PL): Para aquecimento de superfícies planas ou angulares em matrizes e outros componentes da extrusora. Todos os modelos FE podem ser customizados com caixas de proteção (até IP65), furações e diferentes tipos de terminais.
Resistências Coleira (CO): Versatilidade para Canhões e Matrizes Amplamente utilizadas para o aquecimento de canhões e, em alguns casos, seções cilíndricas de matrizes.
- Coleira Cerâmica (CO-C): Para altas temperaturas (até 400-450°C), oferecendo alta eficiência e durabilidade. Disponível com terminais Parafuso (CO-CP), Tomada Industrial (CO-CT) ou Cabo de Alimentação (CO-CC).
- Coleira Mica (CO-M): Uma opção eficiente para temperaturas de até 350°C, com perfil mais fino. Também com opções de terminais Parafuso (CO-MP), Tomada Industrial (CO-MT) ou Cabo de Alimentação (CO-MC).
Resistências Planas (P-Mica): Para Matrizes e Superfícies Ideais para o aquecimento de matrizes planas (flat dies) ou outras superfícies que exigem um perfil de aquecimento uniforme e de baixa espessura (até 350°C).
- Disponíveis com terminais Parafuso (P-MP), Tomada Industrial (P-MT) ou Cabo de Alimentação (P-MC), com total customização de formato, furações e recortes.
Resistências Cartucho (C): Aquecimento Localizado em Matrizes e Componentes Utilizadas para aquecimento preciso de pequenos componentes da matriz, parafusos de fixação aquecidos ou zonas específicas que requerem alta densidade de potência.
- Modelos como Cartucho Standard (C-S) e Cartucho Bloco (C-B) são robustos e confiáveis para diversas aplicações em matrizes e cabeçotes.
- Adicionalmente, para situações que exigem fácil extração, posicionamento preciso e maior proteção contra acúmulo de resíduos em componentes da matriz ou do cabeçote da extrusora, o Cartucho Anel Batente Saída 90º (C-AB90), com seu design específico, anel de posicionamento e puxador integrado, apresenta-se como uma solução particularmente eficaz e de alta durabilidade para a indústria de extrusão.

Desafios Comuns no Aquecimento para Extrusão e Como a Casa das Resistências®

Variações Dimensionais no Extrudado:

Desafio: Flutuações de temperatura no canhão ou na matriz podem alterar a viscosidade do polímero e a pressão de extrusão, resultando em variações nas dimensões do produto.
Solução Casa das Resistências®: Nossas resistências (especialmente as Fundidas FE e Coleiras CO) oferecem aquecimento estável e uniforme. Quando combinadas com nossos Sensores e Painéis PCT, permitem um controle térmico rigoroso, minimizando essas variações.

Degradação do Polímero e Pontos Queimados:

Desafio: Zonas de superaquecimento no canhão ou na matriz podem degradar o material, gerando pontos queimados no produto, alteração de cor ou perda de propriedades.
Solução Casa das Resistências®: O design de nossas resistências visa uma distribuição homogênea do calor. As Resistências Fundidas (FE), por exemplo, com sua massa metálica, ajudam a equalizar a temperatura. Um controle preciso com nossos PCTs evita que as resistências excedam as temperaturas seguras para o polímero.

Baixa Produtividade por Aquecimento Lento ou Insuficiente:

Desafio: Resistências mal dimensionadas ou de baixa qualidade podem não fornecer a energia térmica necessária na velocidade requerida, limitando a capacidade produtiva da extrusora.
Solução Casa das Resistências®: Realizamos o dimensionamento correto da potência e do tipo de resistência (Coleiras, Fundidas, Planas) para cada zona e aplicação, garantindo que a extrusora atinja e mantenha as temperaturas de processo rapidamente.

Controle de Temperatura: A Garantia da Qualidade na Extrusão

A performance das resistências na extrusão é diretamente ligada à qualidade do sistema de controle de temperatura. A Casa das Resistências® fornece:

Sensores de Temperatura: Termopares Flexíveis (SF), Convencionais (SC) e de Isolação Mineral (SM) para monitoramento preciso da temperatura nas diversas zonas do canhão e da matriz.
Painéis de Controle de Temperatura (PCT): Nossos painéis PCT-1Z (uma zona) ou PCT-XZ (multizonas) com controladores PID asseguram que as temperaturas sejam mantidas com exatidão, otimizando o processo e a qualidade do extrudado.

Conclusão: Elevando a Qualidade e Eficiência da Sua Extrusão

O processo de extrusão de plásticos é uma arte que combina ciência e engenharia, e o sistema de aquecimento elétrico é um dos seus componentes mais importantes. Desde a plastificação uniforme do material no canhão até a manutenção da temperatura correta na matriz para a formação do perfil desejado, cada grau Celsius conta.

A Casa das Resistências® se dedica a fornecer não apenas resistências elétricas de alta qualidade, mas soluções completas que impulsionam a eficiência e a confiabilidade da sua linha de extrusão. Com nosso amplo portfólio, incluindo as robustas Resistências Fundidas para Extrusoras (FE), as versáteis Resistências Coleira (CO), as precisas Resistências Planas (P) e Cartuchos (C), além de Sensores de Temperatura e Painéis de Controle (PCT), estamos prontos para atender a todas as suas necessidades de aquecimento. Conte com nossa expertise para otimizar seu processo e alcançar resultados superiores.
