| Característica | Especificação Técnica |
| Modelo | Cartucho – Padrão. |
| Característica distintiva | Saída de cabos reta (axial) em relação ao corpo do cartucho; design versátil. |
| Aplicação principal | Aquecimento de moldes de injeção, matrizes de extrusão, ferramentaria, barras de selagem, blocos manifold. |
| Temperatura de operação | Até 400°C na superfície do cartucho. |
| Material do tubo externo | Aço inoxidável AISI 304 (padrão), outras ligas sob consulta. |
| Material do fio resistivo | Níquel-cromo 80/20. |
| Isolação elétrica interna | Óxido de magnésio (MgO) de alta pureza. |
| Tipo de saída dos cabos | Reta (axial). |
| Cabos de alimentação | Cabo híbrido (inox/cobre) ou cabo de níquel com isolação de fibra de vidro. |
| Revestimento dos cabos (Opcional) | Conduíte metálico flexível, espaguete de silicone vitrificado (siliglass), malha de inox 304 ou outros conforme necessidade. |
| Tipos de ligação elétrica | Bipolar (padrão). Unipolar sob consulta para aplicações específicas. |
| Diâmetros padrão | Métricos: 8mm, 10mm, 12mm, 14mm, 16mm, 18mm, 20mm e 22mm. Polegadas: 1/4”, 5/16”, 3/8”, 7/16”, 1/2”, 9/16”, 5/8”, 3/4”, 7/8” e 1”. Outros diâmetros métricos e polegadas sob consulta. |
| Comprimento | De 30mm até 1000mm (ou mais, conforme projeto). |
| Potência | Até 5kW (configurável conforme dimensões, tensão e aplicação). |
| Tensão (Ligação elétrica) | Range de 12V - 480V. |
| Tolerâncias | Diâmetro: H9 ; Comprimento: ±3mm. |
| Termopar integrado | Opcional (Tipo J). |
| Método de produção | MTS — Item de estoque / MTO — Fabricado sob encomenda / CTO — Configurado sob encomenda. |
| Garantia | 3 meses (padrão Casa das Resistências). |
| Diâmetro (Ø) | Comp. (mm) | Potência (W) | Tensão (V) | Ligação (V) | Cabo e Rev. (V) | Código (SKU) |
| 9,53mm (⅜”) | 35 | 35 | 24 | Unipolar | Somente híbrido com isolação de fibra de vidro | 1.2.266 |
| 9,53mm (⅜”) | 35 | 35 | 12 | Unipolar | Somente híbrido com isolação de fibra de vidro | 1.2.265 |
| 9,53mm (⅜”) | 45 | 45 | 24 | Unipolar | Somente híbrido com isolação de fibra de vidro | 1.2.268 |
| 9,53mm (⅜”) | 45 | 45 | 12 | Unipolar | Somente híbrido com isolação de fibra de vidro | 1.2.267 |
| 9,53mm (⅜”) | 75 | 75 | 24 | Unipolar | Somente híbrido com isolação de fibra de vidro | 1.2.270 |
| 9,53mm (⅜”) | 75 | 75 | 12 | Unipolar | Somente híbrido com isolação de fibra de vidro | 1.2.269 |
| 10mm | 30 | 55 | 24 | Unipolar | Somente híbrido com isolação de fibra de vidro | 1.2.76 |
| 10mm | 32 | 38 | 24 | Unipolar | Somente híbrido com isolação de fibra de vidro | 1.2.75 |
| 10mm | 47 | 60 | 24 | Unipolar | Somente híbrido com isolação de fibra de vidro | 1.2.30 |
| 10mm | 80 | 65 | 24 | Unipolar | Somente híbrido com isolação de fibra de vidro | 1.2.31 |
| Ø12,70mm (½”) | 100 | 300 | 220 | Bipolar | Somente híbrido com isolação de fibra de vidro | 1.1.5408 |
| Ø12,70mm (½”) | 120 | 300 | 220 | Bipolar | Somente híbrido com isolação de fibra de vidro | 1.1.5409 |
| Ø12,70mm (½”) | 150 | 400 | 220 | Bipolar | Somente híbrido com isolação de fibra de vidro | 1.1.5495 |
| Ø12,70mm (½”) | 230 | 600 | 220 | Bipolar | Somente híbrido com isolação de fibra de vidro | 1.1.5497 |
| Ø12,70mm (½”) | 80 | 300 | 220 | Bipolar | Somente híbrido com isolação de fibra de vidro | 1.1.4 |
| 15,87mm (⅝”) | 100 | 300 | 220 | Bipolar | Somente híbrido com isolação de fibra de vidro | 1.1.5498 |
| 15,87mm (⅝”) | 140 | 500 | 220 | Bipolar | Somente híbrido com isolação de fibra de vidro | 1.1.5499 |
| 15,87mm (⅝”) | 150 | 500 | 220 | Bipolar | Somente híbrido com isolação de fibra de vidro | 1.1.5500 |
| 15,87mm (⅝”) | 80 | 300 | 220 | Bipolar | Somente híbrido com isolação de fibra de vidro | 1.1.5413 |

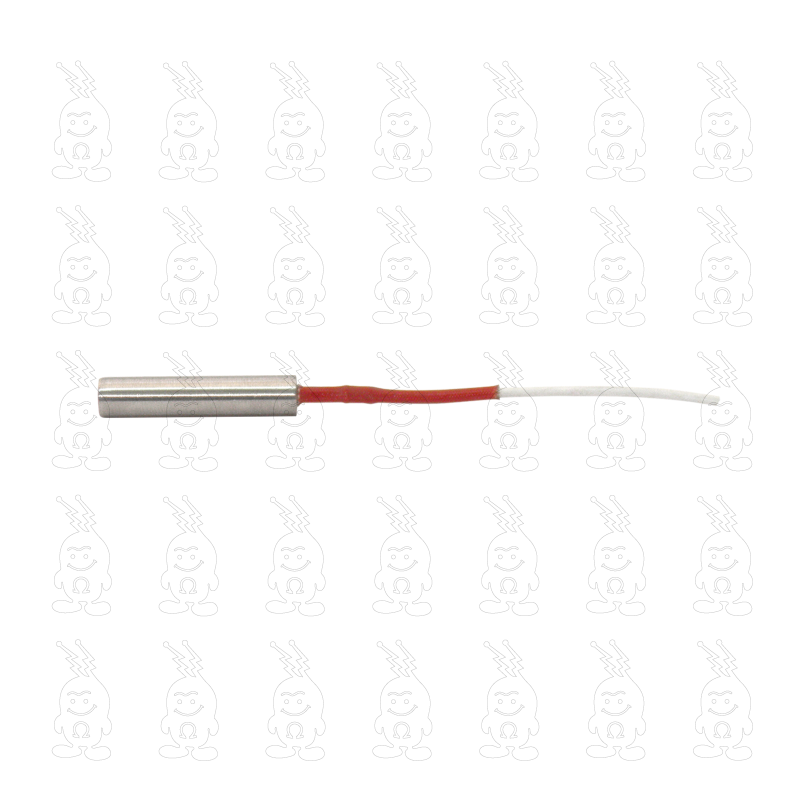

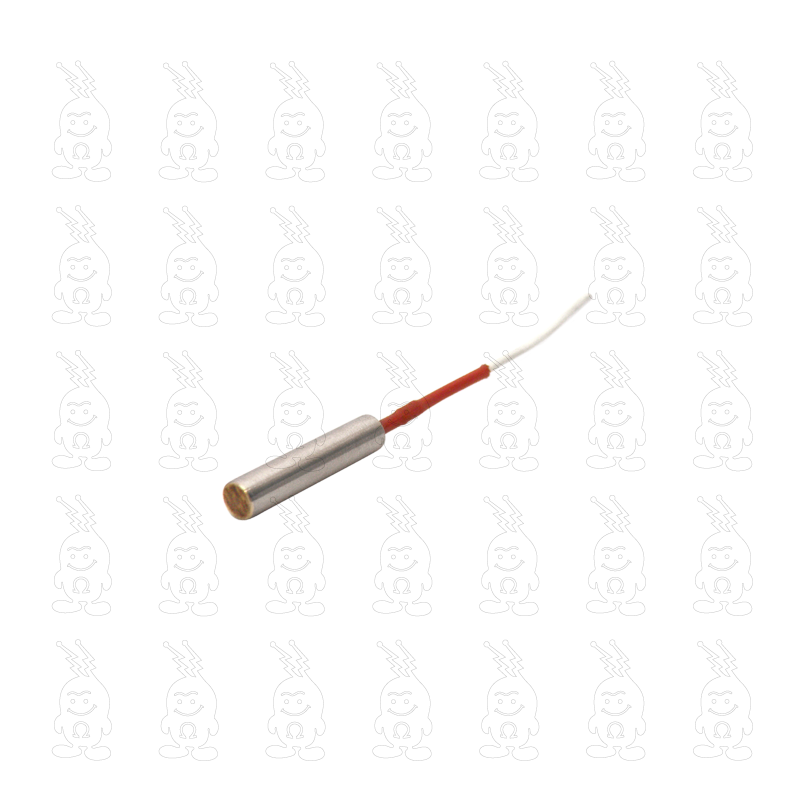

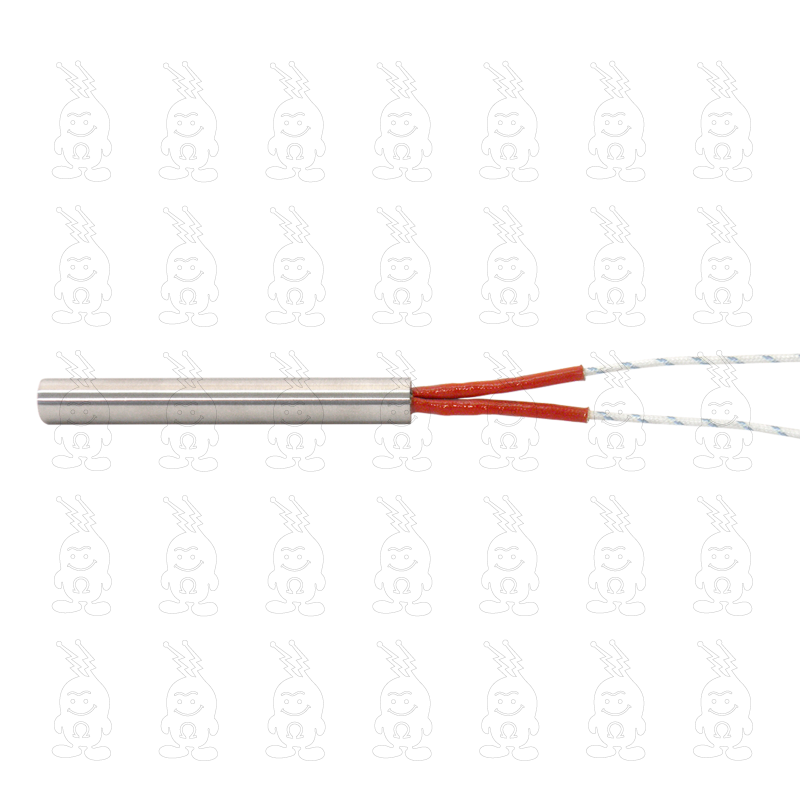

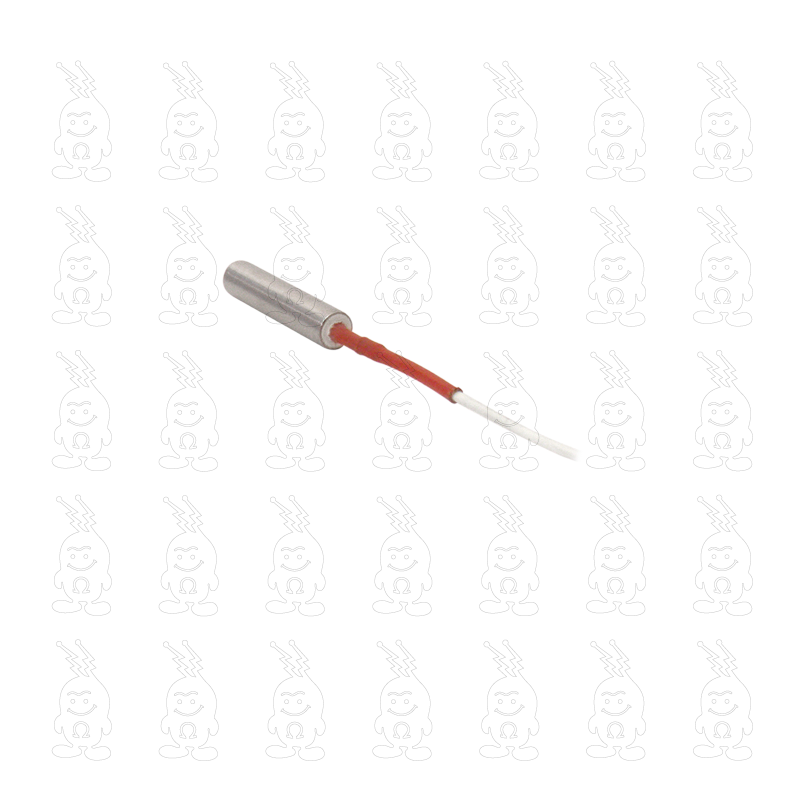

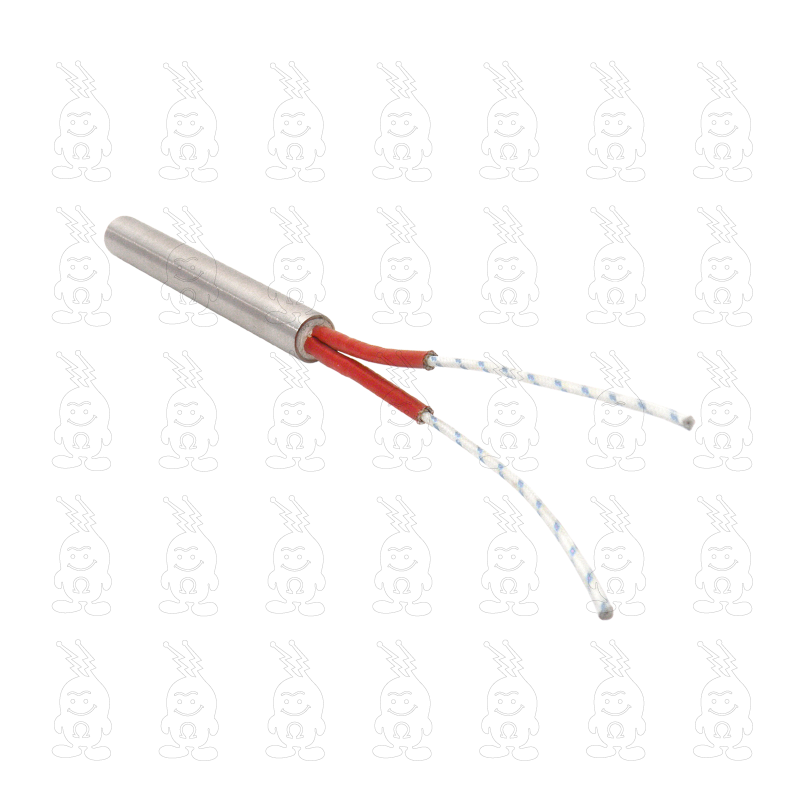

A Resistência Cartucho da Casa das Resistências é um componente elétrico de aquecimento compacto e de alta performance, amplamente utilizado para o aquecimento preciso e eficiente de componentes metálicos. Suas aplicações típicas incluem moldes e manifolds de sistemas de câmara quente para injetoras de plástico, cabeçotes e moldes de extrusoras, matrizes para vulcanização de borracha, barras de selagem, e uma variedade de outros processos industriais que exigem aquecimento localizado, rápido e controlado de matrizes, moldes, blocos metálicos ou ferramentas.
Este aquecedor é construído com um design cilíndrico robusto, no formato de cartucho, contendo em seu núcleo fios resistivos de níquel-cromo 80/20 de alta qualidade. Estes fios são precisamente espiralados e posicionados próximos à superfície interna do tubo metálico externo (geralmente em aço inoxidável). A isolação interna é realizada com óxido de magnésio (MgO) de alta pureza, que é rigorosamente compactado para garantir excelente condutividade térmica, elevado isolamento dielétrico e um alto nível de isenção de ferro, conforme os padrões internacionais.
Desenvolvida com base em normas construtivas rigorosas e utilizando limites precisos de dissipação de calor (densidade de potência em W/cm²), a Resistência Cartucho da Casa das Resistências é projetada para uma performance superior e confiável. Este cuidado no projeto e fabricação resulta em uma vida útil prolongada do componente, minimizando interrupções de produção e custos de manutenção associados a paralisações de máquinas por falha no sistema de aquecimento.
Disponível em uma ampla gama de diâmetros (desde Ø6,35mm até Ø25,40mm e outros sob consulta), comprimentos, potências e tensões, este aquecedor cartucho oferece uma versatilidade excepcional. A Casa das Resistências fornece diversas opções de terminais de ligação e tipos de revestimentos para os cabos de alimentação, adequados para diferentes temperaturas e condições de trabalho, incluindo a possibilidade de incorporação de termopares (tipo J) diretamente no corpo do cartucho. Esta característica permite um monitoramento e controle de temperatura ainda mais preciso e integrado ao sistema de aquecimento industrial.
Benefícios e Vantagens:
- Aquecimento Preciso e Localizado: ideal para aplicações que exigem calor concentrado em pontos específicos de ferramentas, moldes e matrizes.
- Alta Densidade de Potência (Alta Carga): permite atingir altas temperaturas rapidamente em um formato compacto.
- Construção Robusta e Confiável: projetada para suportar condições industriais, vibrações e ciclos térmicos frequentes.
- Longa Vida Útil: materiais de alta qualidade e processo de fabricação controlado resultam em maior durabilidade e menor necessidade de substituição.
- Excelente Transferência de Calor: a compactação do óxido de magnésio e a proximidade do fio resistivo à bainha garantem uma condução térmica eficiente.
- Ampla Customização: grande variedade de diâmetros, comprimentos, potências, tensões, tipos de terminais e cabos.
- Opção de Termopar Integrado: permite medição e controle de temperatura diretamente no ponto de aquecimento, aumentando a precisão do processo.
- Isolação de Alta Qualidade: óxido de magnésio com alta isenção de ferro, conforme padrões internacionais, para ótima performance dielétrica.
Aplicações:
- Ferramentaria (aquecimento de moldes e matrizes)
- Injeção de Polímeros (moldes e manifolds de câmara quente)
- Extrusão e Sopro de Plásticos (cabeçotes, matrizes, moldes)
- Extrusão de Borracha
- Vulcanização de borracha (prensas e moldes)
- Indústria de Embalagens (barras de selagem, facas quentes)
- Equipamentos médicos e de laboratório
- Indústria alimentícia (equipamentos de aquecimento e selagem)
- Aquecimento de placas e blocos metálicos em diversas máquinas e processos.
