| Característica | Especificação Técnica |

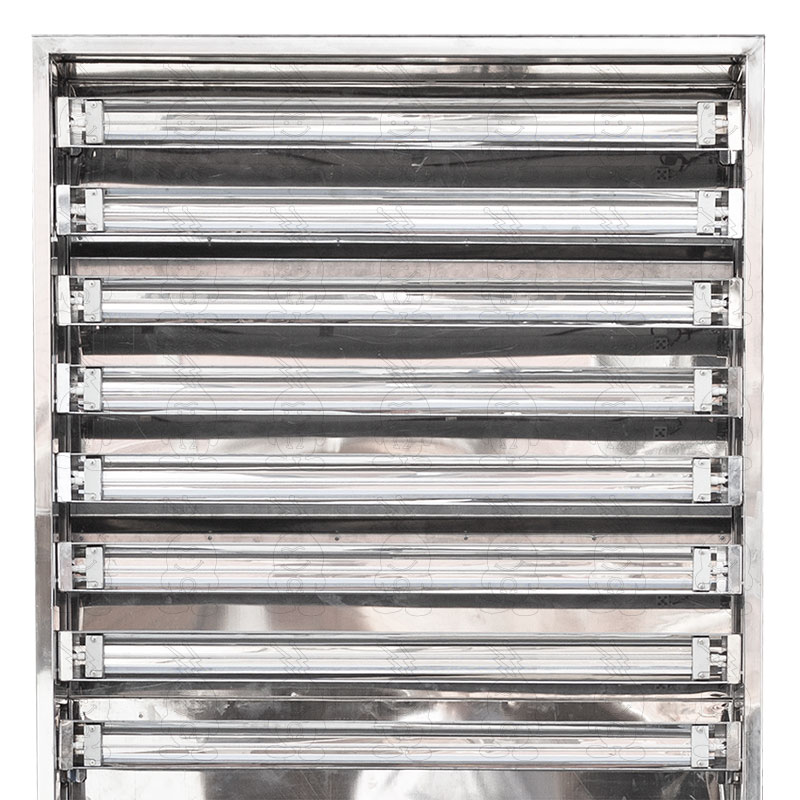

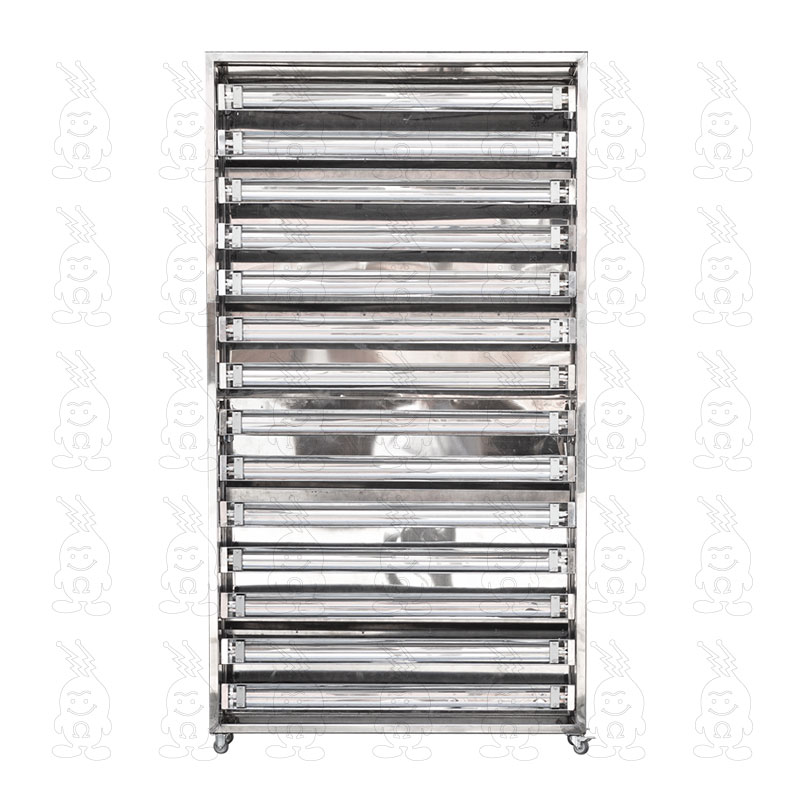

| Modelo | Painel Infravermelho – com Lâmpadas de Quartzo em Calhas Refletoras. |
| Característica distintiva | Utiliza lâmpadas de quartzo em calhas refletoras individuais, oferecendo aquecimento infravermelho de alta intensidade, resposta ultrarrápida e excelente direcionamento da radiação. |
| Aplicação principal | Processos de secagem rápida (tintas, vernizes, impressões), cura acelerada de resinas e adesivos, termoformagem de plásticos com ciclos rápidos, pré-aquecimento localizado, e aplicações que demandam alta densidade de energia infravermelha. |
| Temperatura de operação (Processo) | Até 500°C (a temperatura do filamento da lâmpada é significativamente maior). |
| Elemento emissor | Lâmpadas de quartzo (halógenas ou tubos de quartzo com filamento de tungstênio/NiCr), montadas em calhas individuais. |
| Material das calhas refletoras | Aço inoxidável polido ou com tratamento superficial para alta refletividade infravermelha. |
| Suportes das lâmpadas | Cerâmicos, resistentes a alta temperatura. |
| Material da estrutura do painel | Aço inoxidável (padrão) ou aço carbono com pintura para alta temperatura. |
| Sistema de ligação elétrica | Barramentos, fiação para alta temperatura, conectores cerâmicos e/ou caixa de ligação externa para conexão à rede elétrica e sistemas de controle. |
| Potência total do painel | Altamente customizável, definida pela quantidade e potência das lâmpadas de quartzo. |
| Tensão (Ligação elétrica) | Range de 110V - 480V (monofásico ou trifásico), conforme projeto do painel e especificação das lâmpadas. |
| Dimensões do painel | Totalmente customizáveis (comprimento x largura x altura) para se adequar à aplicação. |
| Zonas de controle | Possibilidade de divisão em múltiplas zonas de aquecimento com controle individual para alta precisão e flexibilidade no processo. |
| Opcionais | Grade de proteção frontal, isolamento térmico na parte traseira do painel, sensores de temperatura (termopares ou pirômetros) para monitoramento do produto ou dos emissores, sistemas de fixação e montagem customizados. |
| Método de produção | ETO — Desenvolvido sob encomenda. |
| Garantia | 6 meses. |
O Painel Infravermelho Industrial (PI) da Casa das Resistências é um sistema de aquecimento customizável de alta eficiência, projetado para fornecer calor por radiação infravermelha de forma precisa, uniforme e controlada. Estes painéis são soluções versáteis para uma vasta gama de processos industriais que se beneficiam do aquecimento sem contato, como termoformagem de plásticos, secagem de tintas e vernizes, cura de resinas, reativação de adesivos e muitas outras aplicações que exigem temperaturas de até 500°C.
A construção de um Painel Infravermelho Industrial é modular e robusta, consistindo em uma estrutura metálica, geralmente em aço inoxidável, que serve de suporte para um arranjo de elementos emissores de infravermelho. A seleção do tipo de elemento emissor define as características de performance e aplicação do painel, com a Casa das Resistências oferecendo opções como:
- Placas de Fibra Cerâmica Fiberhot™: Para uma emissão infravermelha uniforme e eficiente, com boa resistência e leveza.
- Calhas Cerâmicas: Utilizando elementos cerâmicos emissores (côncavos ou planos) para uma irradiação robusta e durável.
- Calhas com Lâmpadas de Quartzo: Para um aquecimento de altíssima intensidade e resposta térmica ultrarrápida.
O design dos painéis é otimizado para maximizar a eficiência da radiação direcionada ao produto, minimizando perdas energéticas.
Sistemas de ligação elétrica seguros, utilizando barramentos de cobre e conectores cerâmicos ou caixas de ligação, são integrados à estrutura. Opcionais como grades de proteção para os elementos emissores e a possibilidade de divisão do painel em múltiplas zonas de controle de temperatura aumentam ainda mais sua versatilidade e segurança operacional.
A principal vantagem dos Painéis Infravermelhos da Casa das Resistências reside na sua capacidade de serem totalmente customizados em dimensões, potência total, tipo de elemento emissor e configuração de zonas, adaptando-se perfeitamente às necessidades de cada máquina ou linha de produção. Eles oferecem um aquecimento limpo, rápido e eficiente, que pode resultar em ciclos de produção mais curtos, melhor qualidade do produto final e economia de energia em comparação com outros métodos de aquecimento.
Benefícios e Vantagens:
- Aquecimento por Radiação Infravermelha Altamente Eficiente: energia direcionada ao produto, minimizando perdas para o ambiente.
- Customização Completa: projetados sob medida em dimensões, potência, tipo de elemento emissor e configuração de zonas de aquecimento.
- Variedade de Elementos Emissores: opções com Placas Fiberhot™, Calhas Cerâmicas ou Lâmpadas de Quartzo para atender a diferentes requisitos de processo e temperatura (até 500°C).
- Controle Preciso de Temperatura: permite a criação de zonas de aquecimento com controle individual (requer sistema de controle adequado).
- Construção Robusta e Industrial: estrutura metálica (aço inoxidável como padrão) para durabilidade em ambientes produtivos.
- Rápida Resposta Térmica: especialmente com elementos de quartzo e fibra cerâmica, permitindo ciclos rápidos.
- Aquecimento Uniforme: arranjo dos emissores projetado para otimizar a homogeneidade da temperatura na superfície do produto.
- Segurança Operacional: opções de grades de proteção e sistemas de ligação elétrica seguros e isolados.
- Versatilidade de Aplicação: adequado para uma ampla gama de processos de aquecimento industrial.
Aplicações:
- Máquinas de termoformagem de plásticos (vacuum forming, pressure forming).
- Estufas e túneis para secagem de tintas, vernizes, colas, resinas e revestimentos.
- Equipamentos para reativação de adesivos em processos de laminação, colagem e montagem.
- Processos de cura de materiais compósitos, borrachas, silicones e outros polímeros.
- Sistemas de aquecimento para dublagem e tratamento de tecidos.
- Indústria gráfica para secagem rápida de impressões e tintas especiais.
- Indústria alimentícia para processos de cozimento, desidratação, gratinar, manter alimentos aquecidos.
- Pré-aquecimento de materiais antes de etapas de conformação, soldagem ou pintura.
